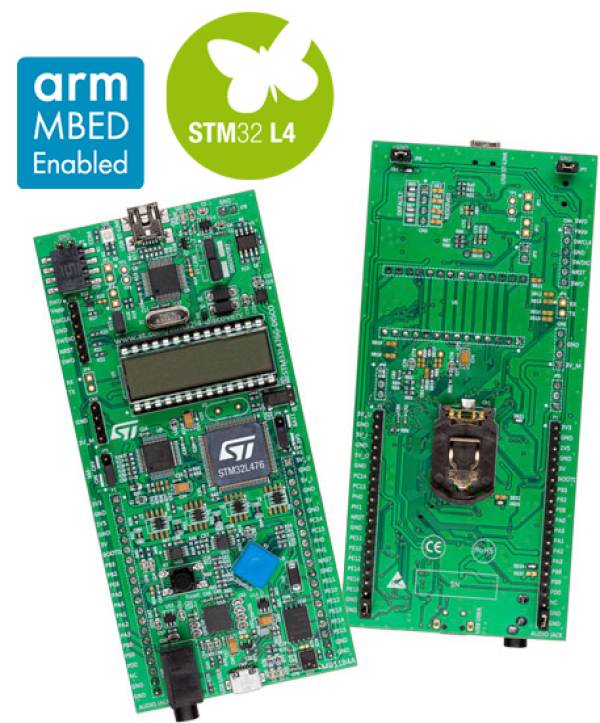

Discovery kit with STM32L476VG MCU
RCC
Reset & Clock Controller
- 3 osciladores internos:
- RC 16MHz (HSI16)
- RC multi-speed (MSI)
- RC low-speed 32KHz (LSI) para RTC, LCD, LPTIMs, IWDG
- 2 osciladores para un cristal externo o resonador:
- 4-48MHz(HSE) con CSS
- 32.768KHz (LSE) con CSS para RTC, LCD, U(S)ARTs, LPUART, LPTIMs
- 3 PLL con 3 salidas independientes, para SAIs, ADC, USB, RNG, SDMMC
- 3 tipos de reset con gestión flexible y segura:
- system: registros excepto RCC, PWR y Backup
- power: registros excepto Backup
- backup: registros de RTC y Backup
Los periféricos pueden tener relojes independientes y bits de control de reset
RTC
Real Time Clock
Los dispositivos STM32L4xx tienen reloj de tiempo real (RTC) interno, asociado a un oscilador de 32768 Hz calibrado internamente o un oscilador externo (más preciso) de 32768 Hz.
El periférico RTC también tiene soporte de registro de respaldo (backup), lo que significa que cuando reinicia la MCU, los registros no se reinician o si la energía está apagada y tiene la batería conectada en el pin de Vbat, el reloj aún funciona.
El RTC también puede activar la MCU desde todos los modos de apagado (powerdown) mediante interrupción por líneas EXTI, así como a partir de 2 alarmas independientes programables con periodicidad y generación de interrupción.
AN4759 Using the hardware real-time clock (RTC) in low-power modes with STM32 microcontrollers.

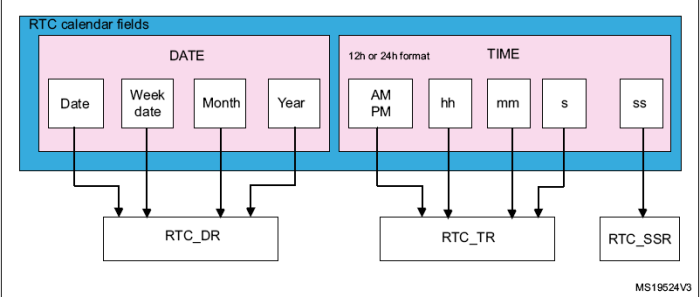

- Registros del calendario:

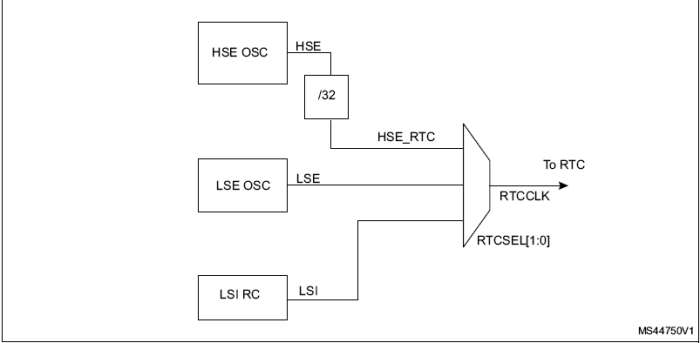

- Fuentes de reloj:

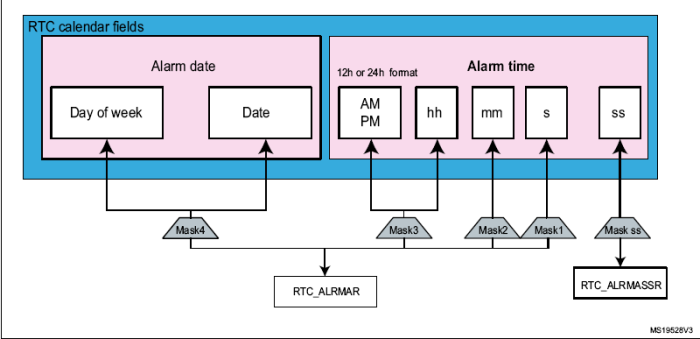

- Alarma A:
?
