ESP8266
- Fabricante: Espressif
- Producto: ESP8266
- SDK: Espressif GitHub
NodeMCU
faq
alimentación
3.3V (pila, fuente o cable FTDI)
conexión serie
conversor USB a RS232 a 3.3V (módulo o cable FT232RL)
- Comprobación en Linux
lsusb dmesg | grep tty ls -al /dev/ttyUSB*
- Comprobación en Windows

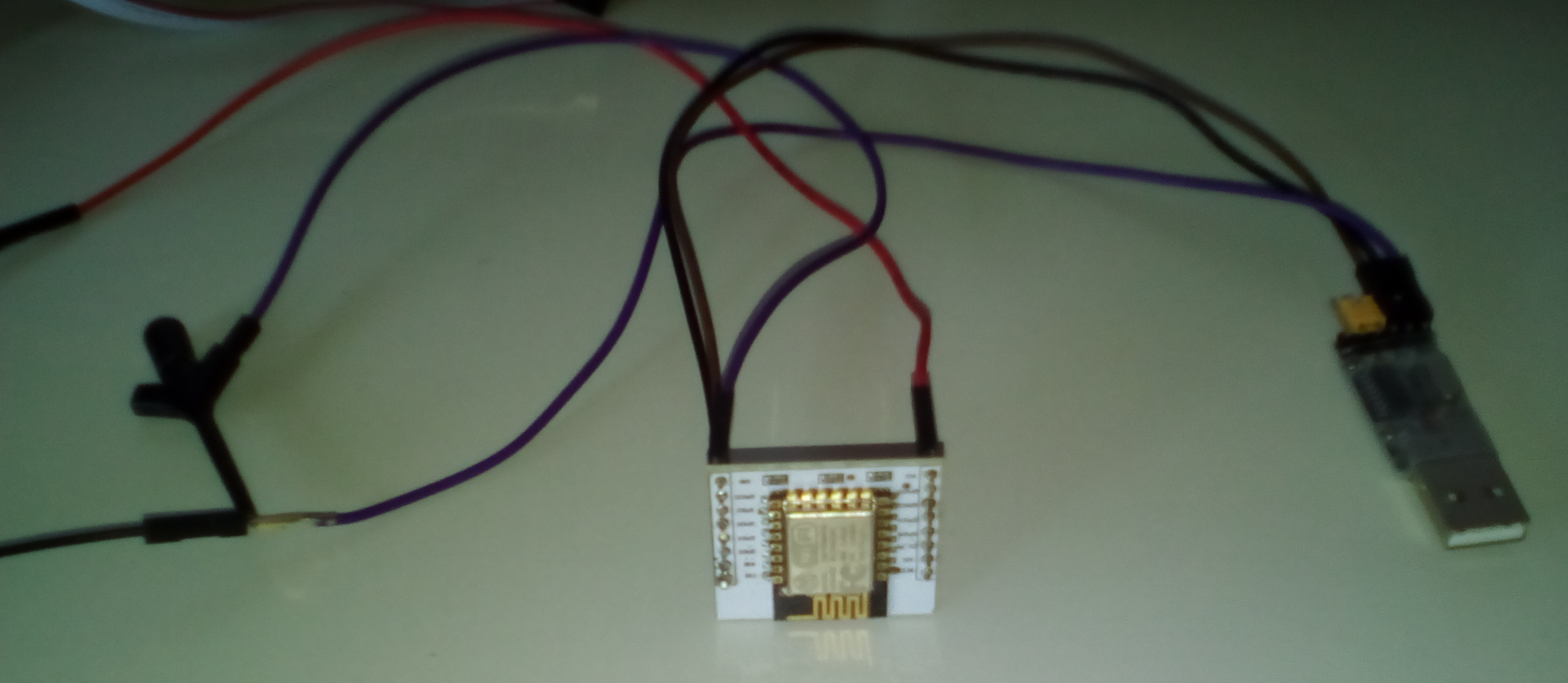

demo
Comprobación activo y conexión wifi
Salida inicial serie (PuTTY 115200bps)
Ai-Thinker Technology Co. Ltd. ready
Comando de reset
AT+RST OK ets Jan 8 2013,rst cause:4, boot mode:(3,3) wdt reset load 0x40100000, len 1320, room 16 tail 8 chksum 0xb8 load 0x3ffe8000, len 776, room 0 tail 8 chksum 0xd9 load 0x3ffe8308, len 412, room 0 tail 12 chksum 0xb9 csum 0xb9 2nd boot version : 1.3(b3) SPI Speed : 40MHz SPI Mode : QIO SPI Flash Size : 8Mbit jump to run user1 sd▒▒[▒ Ai-Thinker Technology Co. Ltd. ready
Ver la versión del firmware
AT+GMR AT version:0.23.0.0(Apr 24 2015 21:11:01) SDK version:1.0.1 Ai-Thinker Technology Co. Ltd. Apr 27 2015 13:55:14 OK
Modo wifi estación
AT+CWMODE=1 OK
Lista de wifis disponibles
AT+CWLAP +CWLAP:(4,"PAILAB",-84,"e8:94:f6:87:88:e6",1) +CWLAP:(1,"Labc01",-88,"00:26:4d:77:ef:25",3) +CWLAP:(3,"DIRECT-F0-HP ENVY 5640 series",-62,"38:63:bb:d5:06:f1",6) +CWLAP:(4,"TP-LINK_DE3A14",-75,"90:f6:52:de:3a:14",9) +CWLAP:(3,"Wi-Fi-JRM",-69,"10:9a:dd:86:27:5f",10) +CWLAP:(3,"X5pro",-35,"02:08:22:9c:2e:03",11) +CWLAP:(2,"daNI",-88,"e8:94:f6:e5:78:dc",11) +CWLAP:(2,"ecom",-90,"00:4f:62:0a:fa:87",11) +CWLAP:(0,"eduroam",-75,"a0:48:1c:36:75:91",13) +CWLAP:(0,"eduroam",-77,"a0:48:1c:34:24:11",13) +CWLAP:(0,"eduroam",-94,"2c:44:fd:4b:79:d1",13) OK
Conexión a wifi
AT+CWJAP="X5pro","d25700a94f6e" WIFI CONNECTED WIFI GOT IP OK
Ver la ip y mac asignada
AT+CIFSR +CIFSR:STAIP,"192.168.43.116" +CIFSR:STAMAC,"18:fe:34:fd:c2:7f" OK
Establecer una única conexión de datos
AT+CIPMUX=0 OK
Activar modo de datos
AT+CIPMODE=1 OK
Conexión con servidor en dirección ip remota en un puerto determinado (9000)
AT+CIPSTART="TCP","192.168.43.2",9000 OK
Envío de datos directo: desde RX del serie a TX del wifi, y del RX del wifi al TX del serie
AT+CIPSEND OK
A partir de aquí lo que escribamos en el terminal se transmitirá y se recibirá también desde el servidor.
Para salir del modo de envío directo de datos y volver al modo AT hay que mandar la secuencia +++
después de un segundo de inactividad.
Se supone que en la dirección ip remota indicada (192.168.43.2) hay el correspondiente servidor en el puerto determinado (9000), p.ej. con netcat en Linux:
nc -l -p 9000
comandos AT
- Reset:
AT+RST
- Firmware:
AT+GMR
- Configuración WIFI estación:
AT+CWMODE=1
- Lista de WIFIs:
AT+CWLAP
- Conexión a WIFI:
AT+CWJAP=“miWIFI”,“miclave”
Al final de cada comando AT hay que mandar los caracteres de retorno de carro <CR> y salto de línea <LF>, para ello a través del emulador de terminal serie hay que introducir las combinaciones de teclas correspondientes:
- CR = \r = Ctrl-M
- LF = \n = Ctrl-J
Ejemplos con comandos AT:
at_example_0020000903 esp8266-at-examples.pdf
http://wiki.iteadstudio.com/ESP8266_Serial_WIFI_Module#AT_Commands
ESP8266 AT Commands parser
flashing firmware
Herramientas:
esptool --port /dev/ttyUSB0 write_flash 0x00000 NodeMCU_nuevo_firmware.bin Connecting... Erasing flash... Writing at 0x00000000... (0 %)
